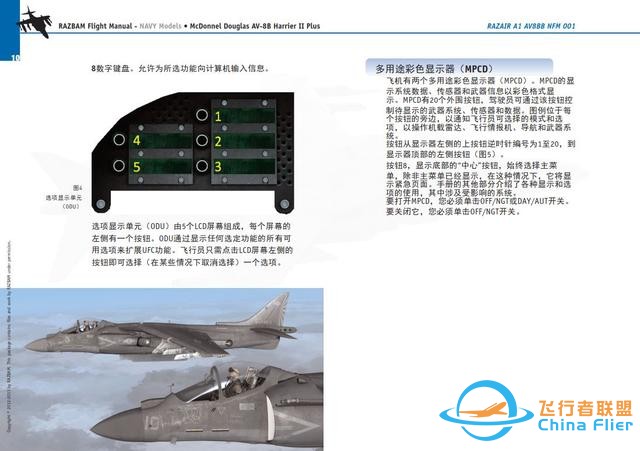

飛機有兩個多用途彩色顯示器（MPCD）。MPCD的顯示系統數據、傳感器和武器信息以彩色格式顯示。MPCD有20個外圍按鈕，駕駛員可通過該按鈕控制待顯示的武器系統、傳感器和數據。圖例位于每個按鈕的旁邊，以通知飛行員可選擇的模式和選項，以操作機載雷達、飛行情報機、導航和武器系統。 按鈕從顯示器左側的上按鈕逆時針編號為1至20，到顯示器頂部的左側按鈕（圖5）。 按鈕8，顯示底部的“中心”按鈕，始終選擇主菜單，除非主菜單已經顯示，在這種情況下，它將顯示緊急頁面。手冊的其他部分介紹了各種顯示和選項的使用，其中涉及受影響的系統。 要打開MPCD，您必須單擊OFF/NGT或DAY/AUT開關。 要關閉它，您必須單擊OFF/NGT開關。
MPCD主菜單有以下選項： 1HUD：打開HUD頁面，您可以選擇使用TRUE真航向還是MAG磁航向。 2STRS：打開Stores儲存頁面，在那里你可以看到飛機的武器裝載并選擇要使用的武器。 3RDR：打開雷達頁面。它在A/G雷達上以合成孔徑圖（MAP）模式初始化。任何時候只能激活一種雷達模式。 4EHSD：打開水平態勢顯示和INS頁面。為使其有效，INS必須處于NAV、IFA或GYRO陀螺儀模式。SEA和INS GND模式將顯示校準頁面。 5FLIR：將打開FLIR頁面。在FSX中，一個2D FLIR儀表將與外部攝像機視圖一起出現在左上角。在prepar3d中，相機視圖將出現在MPDC中。 6空白。 7空白。 8EMER:打開應急指令頁。如果已選擇任何其他選項這將成為允許您返回MENU主菜單的菜單選項。

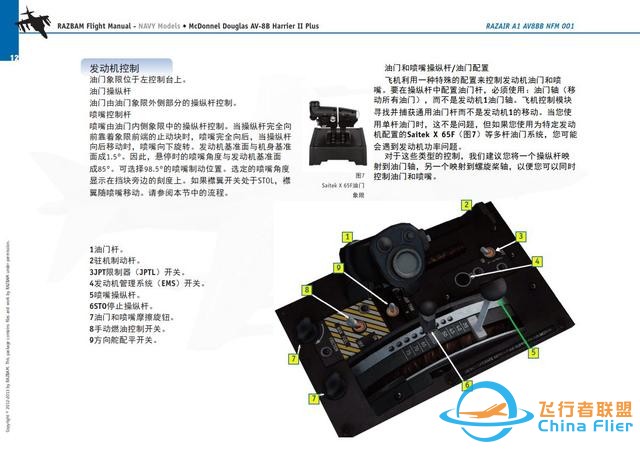

噴嘴控制桿 噴嘴由油門內側象限中的操縱桿控制。當操縱桿完全向前靠著象限前端的止動塊時，噴嘴完全向后，當操縱桿向后移動時，噴嘴向下旋轉。發動機基準面與機身基準面成1.5°。因此，懸停時的噴嘴角度與發動機基準面成85°。可選擇98.5°的噴嘴制動位置。選定的噴嘴角度顯示在擋塊旁邊的刻度上。如果襟翼開關處于STOL，襟翼隨噴嘴移動。請參閱本節中的流程。

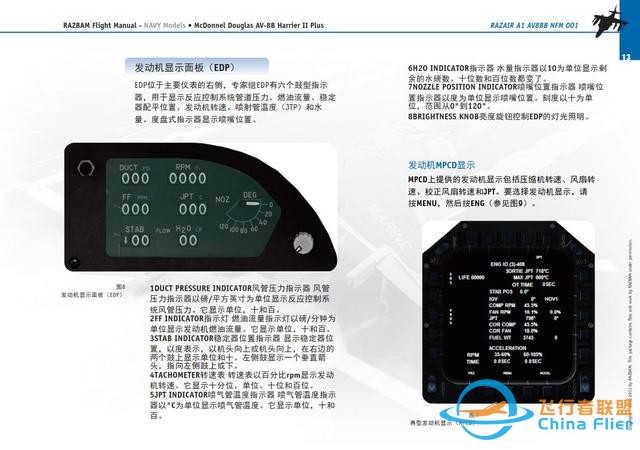

EDP位于主要儀表的右側，專家組EDP有六個鼓型指示器，用于顯示反應控制系統管道壓力、燃油流量、穩定器配平位置、發動機轉速、噴射管溫度（JTP）和水量。度盤式指示器顯示噴嘴位置。 1DUCT PRESSURE INDICATOR風管壓力指示器 風管壓力指示器以磅/平方英寸為單位顯示反應控制系統風管壓力。它顯示單位，十和百。 2FF INDICATOR指示燈 燃油流量指示燈以磅/分鐘為單位顯示發動機燃油流量。它顯示單位，十和百。 3STAB INDICATOR穩定器位置指示器 顯示穩定器位置，以度表示，以機頭向上或機頭向上，在右邊的兩個鼓上顯示單位和十。左側鼓顯示一個垂直箭頭，指向左側鼓上或下。 4TACHOMETER轉速表 轉速表以百分比rpm顯示發動機轉速。它顯示十分位、單位、十位和百位。 5JPT INDICATOR噴氣管溫度指示器 噴氣管溫度指示器以°C為單位顯示噴氣管溫度。它顯示單位，十和百。 |
